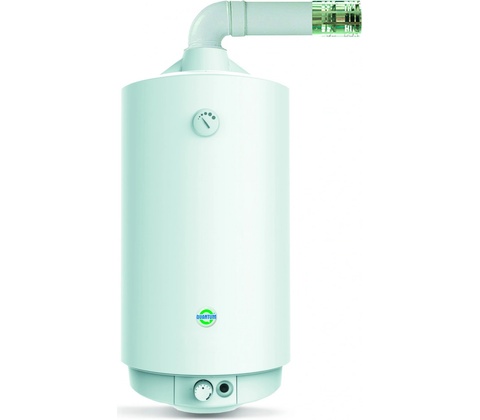

Quantum Q7EU-20-NODZ/E

Plynový závesný zásobníkový ohrievač vody Quantum Q7EU- 20- NODZ/E

Záruka na nádrž: 4 roky

Ohrievače sa vyrábajú podľa noriem a predpisov EÚ a spĺňajú požiadavky na udelenie označenia CE.Výrobca má udelený certifikát ISO 9001.

Ohrievače sa inštalujú v priestoroch s nedostatočnou kubatúrou miestnosti alebo tam, kde nie je k dispozícii komín a výstavba nového komína by bola ekonomicky alebo technicky príliš náročná. Možno ich využiť v domácnostiach, penziónoch, menších reštauráciách, športových objektoch a pod. Pri montáži sa zavesujú na stenu. Prípojky na vstup studenej, výstup teplej vody a prívodplynu sú umiestnené v spodnej časti ohrievača, čo uľahčuje pripájanie na rozvod vody a plynu.

Vlastnosti

• Maximálny vstupný tlak vody: 5 bar
• Pripojovací tlak plynu: 1,8 - 2,5 kPa pre zemný plyn                                 3,0 kPa pre propán
• Rozsah prevádzkového temostatu (± 3 °C): 40-70 °C

Ak je v rozvode teplej vody cirkulácia, pripája sa na vstup studenej vody.

Umiestnenie:

Spotrebiče je možné umiestňovať vo všetkých miestnostiach bez ohľadu na ich objem a možnosť vetrania, nutné vykonať v súlade s TPG 704 01. Odťah spalín: Vyústenieodťahu spalín na vonkajšej stene (fasáde) musí byť vykonané v súlade s ČSN 73 4201.Konzola na zavesenie ohrievača je súčasťou dodávky.

Ohrievače sú dodávané štandardne nastavené na zemný plyn. Verziu pre propán špecifikujte v objednávke.

Typy ohrievačov

TYP OHRIEVAČA

TRIEDA ERP

DEKLAROVANÝ ZÁŤAŽOVÝ PROFIL

OBJEM NÁDRŽE (L)

MENOVITÝ PRÍKON (KW)

MENOVITÝ VÝKON (KW)

DOBA OHREVU OT = 25 ° C (MIN)

TRVALÝ VÝKON PRI T = 25 ° C (L / HOD)

SPOTREBA ZEMNÉHO PLYNU (M3/H)

SPOTREBA PROPÁNU (KG/H)

Q7EU-20-NODZ/E

B

M 75 4,0 3,7 34 132 0,42 0,16

Q7EU-25-NODZ/E

B

M 100 4,0 3,7 44 136 0,42 0,16

Údaje v tabuľkách sú iba orientačné, skutočné hodnoty závisia od konkrétnych podmienok.Uvedené hodnoty sa vzťahujú na ohrev bez odberu vody.Teplotné rozsahy regulačného termostatu je ± 3°C oproti teplote nastavenej regulátorom teploty.

Rozmery ohrievačov

TYP OHRIEVAČA

ROZMER A (MM)

ROZMER B (MM)

ROZMER C (MM)

ROZMER D (MM)

ROZMER E (MM)

ROZMER F (MM)

PRIPOJENIE VODY VSTUP/VÝSTUP

PRIPOJENIE PLYNU

PRIEMER ODŤAHU SPALÍN (MM)

HMOTNOSŤ (KG)

Q7EU-20-NODZ/E 945 702 495 100 45 495 3/4" 3/8" 100 / 60 33

Q7EU-25-NODZ/E 1125 847 495 100 45 640 3/4" 3/8" 100 / 60 52

Schéma
