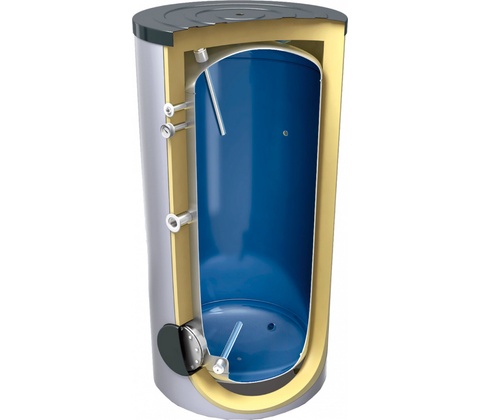

QUADROFLEX QFAV 500P

Popis a použitie

QUADROFLEX QFAV 500 P je stacionárna akumulačná nádrž bez integrovaného výmenníka tepla, určená primárne pre systémy teplej úžitkovej vody (TUV). Vnútorný povrch nádrže je opatrený smaltom, čo zabezpečuje spoľahlivú ochranu pred koróziou a dlhodobú hygienickú bezpečnosť pri skladovaní pitnej vody. Typ „P" v označení modelu spravidla odkazuje na prevedenie vhodné do zvislej inštalácie.

Nádrž je navrhnutá ako zásobník bez vlastného výmenníka – ohrev vody sa realizuje priamo, napríklad elektrickým vykurovacím telesom alebo priamym prepojením na zdroj tepla. Toto riešenie oceňujú projektanti a montážne firmy v prípadoch, kde je externý zdroj tepla (kotol, tepelné čerpadlo, solárny systém s externým výmenníkom) prepojený s okruhom TUV cez hydraulické oddeľovací člen mimo nádrže.

Objem 500 litrov predurčuje nádrž pre bytové domy, hotely, prevádzky so stredne vysokým odberom TUV alebo pre priemyselné aplikácie, kde je potrebná dostatočná akumulačná kapacita na pokrytie špičkových odberov.

Technické parametre

Parameter

Hodnota

Model

QUADROFLEX QFAV 500 P

Objem 500 l

Typ výmenníka bez výmenníka

Vnútorný povrch smalt

Určenie systémy TUV (teplá úžitková voda)

Podrobné technické parametre (maximálny prevádzkový tlak, teplota, rozmery, hmotnosť, pripojenia) sú uvedené v technickom prospekte dostupnom v sekcii Dokumenty na stiahnutie.

Montáž a pripojenie

Nádrž QFAV 500 P sa inštaluje zvisle na pevný základ schopný uniesť celkovú hmotnosť nádrže naplnenej vodou. Pred inštaláciou je nevyhnutné overiť nosnosť podlahy a zabezpečiť dostatočný priestor na obsluhu armatúr a prípadnú výmenu anódy.

Keďže nádrž neobsahuje integrovaný výmenník, ohrevný okruh musí byť riešený externými prvkami – elektrickým vykurovacím telesom (ak je nádrž vybavená zodpovedajúcim hrdlom) alebo prepojením na kotlový či solárny okruh cez externý doskový výmenník. Pri pripojení na systém pitnej vody je povinná inštalácia poistného ventilu, expanznej nádoby a tlakomeru v súlade s platnými normami STN a požiadavkami výrobcu.

Ochranu smaltovanej nádrže pred elektrochemickou koróziou zabezpečuje horčíková obetná anóda. Stav anódy je potrebné pravidelne kontrolovať podľa pokynov v technickom prospekte a v prípade opotrebenia ju včas vymeniť. Zanedbanie kontroly anódy môže viesť k poškodeniu smaltu a strate záruky.

Na čo si dať pozor

• Smaltovaná nádrž nie je určená na skladovanie technologickej vody s agresívnymi prísadami – používa sa výhradne pre pitnú/úžitkovú vodu.
• Bez výmenníka nie je možné nádrž priamo pripojiť ako nepriamo ohrevaný zásobník – externé hydraulické oddelenie je podmienkou správnej funkcie.
• Maximálny prevádzkový tlak a teplotu nepresiahni hodnoty uvedené v technickom prospekte; ich prekročenie môže poškodiť smalt.
• Pri dlhodobom odstavení systému (sezónna prevádzka) je potrebné nádrž vypustiť alebo zabezpečiť pravidelnú cirkuláciu vody na zabránenie mikrobiologickej kontaminácii (legionela).
• Pred prvým napustením skontroluj integritu smaltu a vizuálny stav anódy.

Dokumenty na stiahnutie - QFAV prospekt – technické parametre a rozmery (PDF)

Časté otázky

Môže byť QFAV 500 P použitá ako nepriamo ohrevaný zásobník s výmenníkom solárneho okruhu?

Nie. Model QFAV 500 P je vyhotovený bez integrovaného výmenníka. Solárny alebo kotlový okruh možno pripojiť iba cez externý doskový výmenník umiestnený mimo nádrže. Ak je integrovaný výmenník požiadavkou projektu, je potrebné zvoliť iný model z rady QFAV s výmenníkom.

Ako často treba kontrolovať hornčíkovú anódu pri prevádzke s tvrdou vodou?

Pri tvrdej vode (nad 15 °dH) sa odporúča prvá kontrola anódy po 12 mesiacoch prevádzky. Tvrdá voda urýchľuje opotrebenie anódy, preto je interval kontrol kratší ako pri mäkkej vode. Presné odporúčania výrobcu sú uvedené v priloženom technickom prospekte.

Aký poistný ventil je správny pre nádrž s objemom 500 l zapojenú do systému TUV?

Dimenzia poistného ventilu závisí od maximálneho prevádzkového tlaku nádrže, výkonu zdroja tepla a miestnych požiadaviek normy STN EN 1490. Konkrétnu hodnotu otvárací tlaku a prietočný súčiniteľ ventilu je potrebné stanoviť výpočtom projektanta; vychádzaj z parametrov uvedených v technickom prospekte QFAV 500 P.
