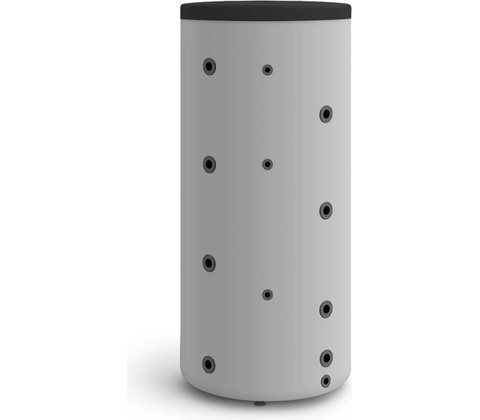

QUADROFLEX QFAT 3000P

Popis a použitie

QUADROFLEX QFAT 3000P je veľkokapacitná stacionárna akumulačná nádrž s objemom 3000 litrov, konštruovaná bez integrovaného výmenníka tepla. Vnútorný povrch nádrže je opatrený smaltom, čo zaručuje odolnosť voči korózii a dlhodobú hygienickú nezávadnosť uloženej vody. Nádrž je primárne určená pre systémy UV – teda systémy s úžitkovou vodou – kde sa vyžaduje veľký akumulačný objem bez potreby interného výmenníka.

Absencia integrovaného výmenníka predurčuje tento model pre zapojenia, v ktorých sa prenos tepla realizuje externým zdrojom alebo obehovou slučkou pripojenou priamo k hrdlám nádrže. Typické aplikácie zahŕňajú systémy s tepelnými čerpadlami, kotolne s viaczdrojovým zásobovaním, solárne systémy s externým výmenníkom alebo priemyselné procesy s požiadavkou na veľkú zásobu teplej vody.

Odnímateľná PU izolácia je kľúčovým prvkom pre jednoduchú inštaláciu nádrže do strojovne alebo kotolne. Izolácia sa pred zavedením nádrže na miesto odmontuje, čím sa zmenší vonkajší priemer, a po usadení a zapojení sa opäť nasadí. Tým sa minimalizujú straty tepla počas prevádzky a zároveň sa zachováva pohodlný servisný prístup k všetkým pripojovacím hrdlám.

Technické parametre

Parameter

Hodnota

Model

QUADROFLEX QFAT 3000P

Objem nádrže 3000 l

Typ nádrže

Stacionárna akumulačná nádrž

Výmenník tepla

Bez výmenníka

Vnútorná úprava

Smalt

Určenie

Systémy UV (úžitková voda)

Izolácia

Odnímateľná PU izolácia

Montáž a pripojenie

Pred dopravou nádrže na finálne miesto inštalácie je nevyhnutné odnímateľnú PU izoláciu demontovať. Samotná nádrž s objemom 3000 litrov má značné rozmery a hmotnosť, preto je pre jej presun a usadenie potrebné manipulačné zariadenie zodpovedajúcej nosnosti – vidlicový vozík alebo žeriav podľa podmienok na stavenisku.

Po usadení nádrže na pripravenú podkladovú konštrukciu alebo betonáž sa vykonajú všetky potrubia k príslušným hrdlám. Keďže nádrž neobsahuje integrovaný výmenník, všetky vstupné a výstupné okruhy – primárny zdroj tepla, distribúcia, prípadný expanzný okruh – sa pripájajú výhradne cez vonkajšie hrdlá. Po dokončení hydraulického zapojenia a tlakovej skúške sa izolácia opäť nasadí a uzatvorí.

Smaltovaný vnútorný povrch vyžaduje použitie anódovej ochrany (horčíková anóda), ktorej stav je potrebné pravidelne kontrolovať v rámci preventívnej údržby. Konkrétny interval kontroly a typ anódy špecifikuje výrobca v technickej dokumentácii dodanej spolu s nádrží.

Na čo si dať pozor

• Smaltovaný povrch a anóda: Smalt chráni nádrž pred koróziou, avšak vyžaduje funkčnú anódovú ochranu. Zanedbaná alebo opotrebovaná anóda môže viesť k poškodeniu smaltu a následnej korózii nádrže.
• Manipulácia pri inštalácii: Nádrž s objemom 3000 litrov je rozmerovo náročná. Trasa presunu od vstupu do budovy až na miesto inštalácie musí byť vopred overená z hľadiska priechodnosti dverných otvorov, stropnej výšky a únosnosti podlahy.
• Odnímateľná izolácia – správne nasadenie: Po inštalácii je potrebné dbať na dôkladné a tesné nasadenie izolácie, aby nevznikali tepelné mosty pri hrdlách a spojoch, ktoré by zvyšovali tepelné straty.
• Tlaková skúška pred zaizolovaním: Tlakovú skúšku hydraulického zapojenia je nutné vykonať ešte pred nasadením PU izolácie, aby bol zabezpečený vizuálny prístup ku všetkým spojom a hrdlám.
• Použitie výhradne pre UV: Nádrž je konštruovaná a certifikovaná pre systémy úžitkovej vody (UV). Použitie mimo tohto určenia (napr. pre pitné vody) podlieha overeniu platných certifikátov a predpisov.

Časté otázky

Je možné QFAT 3000P dodatočne osadiť výmenníkom tepla?

Model QFAT 3000P je konštruovaný bez integrovaného výmenníka a jeho dodatočná montáž vo vnútri nádrže nie je štandardne predvídaná výrobcom. Ak je prenos tepla cez výmenník požadovaný, je správnym riešením použitie externého doskového alebo trubkového výmenníka v primárnom okruhu, alebo výber modelu z radu QFAT s integrovaným výmenníkom.

Ako často sa musí kontrolovať horčíková anóda v smaltovanej nádrži?

Výrobca spravidla odporúča prvú kontrolu anódy po dvoch rokoch prevádzky, následne každé dva až tri roky podľa kvality vody (tvrdosť, obsah minerálov). V oblastiach s mäkkou alebo agresívnou vodou môže byť interval kratší. Presný harmonogram je uvedený v technickej dokumentácii dodanej s nádrží.

Je odnímateľná PU izolácia dodávaná v celku, alebo vo viacerých dieloch?

Pri nádržiach s objemom 3000 litrov sa PU izolácia štandardne dodáva vo viacerých segmentoch (dieloch), ktoré sa po inštalácii nádrže k sebe prikladajú a spájajú. Tento dielový systém umožňuje manipuláciu v stiesnených priestoroch a zabezpečuje možnosť čiastočného snímania izolácie pri servisnom prístupe k hrdlám bez nutnosti kompletnej demontáže celého plášťa.
