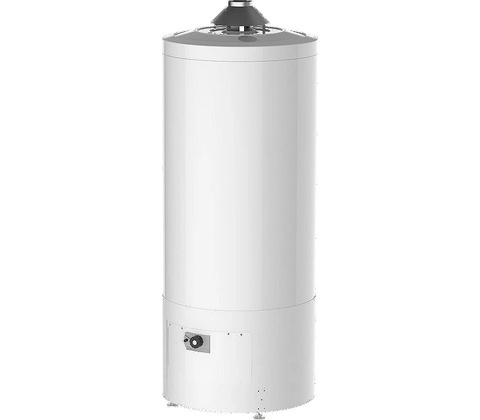

QUADROFLEX QF 80SKO

• Pre koho: Určené pre bytové a rodinné domy, penzióny a prevádzky s vyššou spotrebou teplej vody, ktoré potrebujú stacionárny plynový ohrievač so zásobníkom 80 litrov.
• Kombinujte s: Zemným plynom s tlakom 20/25 mbar, vhodným odťahom spalín (voľne do priestoru alebo na komínové teleso) a pravidelnou kontrolou horčíkovej anódy.
• Čím sa líši: Zásobník 80 litrov s 2 mm oceľovým plechom a smaltovanou nádobou, výkon 2,2 kW, energetická trieda A a piezoelektrické zapaľovanie.

Popis a použitie

QUADROFLEX QF 80SKO je stacionárny plynový ohrievač vody s objemom zásobníka 80 litrov. Patrí do kategórie spotrebičov typu SKO – s odťahom spalín voľne do priestoru (otvorená spaľovacia komora) alebo napojením na komínové teleso. Prístroj je určený výhradne na prevádzku so zemným plynom a je vhodný do bytových domov, rodinných domov, penzióny, prevádzok alebo do objektov s vyššou dennou spotrebou teplej vody, kde nestačí prietokový ohrev.

Zásobník pokryje potrebu teplej vody pre domácnosti s viacerými osobami alebo pre prevádzky s vyšším odberom. Vďaka stacionárnemu usporiadaniu a veľkosti 80 litrov je prístroj vhodný aj tam, kde je odber teplej vody nerovnomerný počas dňa a zásobník slúži ako akumulátor tepla.

Ohrievač spĺňa požiadavky normy STN EN 89:2015, ktorá definuje energetickú účinnosť a bezpečnostné požiadavky pre plynové ohrievače vody so zásobníkom. Zabudovaný zberač kondenzátu zabraňuje hromadeniu kondenzátu v spotrebiči, čo predlžuje životnosť zariadenia a znižuje riziko korózie spalinových ciest.

Konštrukcia a materiálové prevedenie

Vnútorná nádoba je smaltovaná, čo zaručuje odolnosť voči korózii pri dlhodobom styku s vodou. Hrúbka oceľového plechu nádrže je 2 mm – nadštandardná hodnota v tejto triede, ktorá priamo ovplyvňuje mechanickú odolnosť a životnosť zásobníka. Katódová ochrana je zabezpečená horčíkovou anódou, ktorú je potrebné pravidelne kontrolovať a podľa stavu nahradiť (odporúčaný interval kontroly je spravidla raz ročne, závisí od kvality vody v danej lokalite).

Zapaľovanie horáka je piezoelektrické – obsluha nevyžaduje externú energiu na zapálenie, čo je výhoda pri inštalácii bez stáleho elektrického pripojenia na zapaľovaciu sústavu.

Bezpečnostné prvky

• Spalinová poistka – chráni priestor pred únik spalín v prípade blokovania alebo zanášania odťahového potrubia.
• Poistný ventil – chráni zásobník pred nedovoleným nárastom tlaku vody.
• Zabudovaný zberač kondenzátu – odvádza kondenzát zo spalinových ciest a chráni vnútorné komponenty.

Technické parametre

Objem zásobníka 80 litrov

Typ paliva

Zemný plyn (výhradne)

Typ odťahu spalín

SKO – do priestoru alebo do komína (otvorená spaľovacia komora)

Zapaľovanie

Piezoelektrické

Materiál nádoby

Smaltovaná oceľ

Hrúbka plechu nádrže 2 mm

Katódová ochrana

Horčíková anóda

Zberač kondenzátu

Zabudovaný

Spalinová poistka

Áno

Poistný ventil

Áno

Norma účinnosti

STN EN 89:2015

Montáž a pripojenie

Inštaláciu smie vykonávať výhradne oprávnená osoba s platným osvedčením na montáž plynových zariadení. Pred uvedením do prevádzky je nutné skontrolovať tesnosť plynového pripojenia, správnosť zapojenia vodovodných prípojok a funkčnosť odťahu spalín. Pri prevedení SKO je nevyhnutné zabezpečiť dostatočný prívod spaľovacieho vzduchu do priestoru inštalácie v súlade s platnými predpismi (STN EN 1020, STN 06 1008 a súvisiacimi normami).

Odťah spalín do komína musí byť realizovaný s rešpektovaním požadovaného ťahu a priemeru komínového prierezu podľa výpočtu alebo projektu. Zberač kondenzátu je nutné pripojiť na kanalizáciu v súlade s pokynmi výrobcu uvedenými v návode na montáž.

Poistný ventil musí byť napojený na odtokové potrubie s voľným výtokom, aby nedochádzalo k spätnému tlaku. Pred prvým spustením je potrebné zásobník naplniť vodou a odvetrať vzduch zo zásobníka.

Na čo si dať pozor

• Spotrebič je určený výhradne na zemný plyn – prestavba na propán-bután ani iné plyny nie je výrobcom povolená bez špecifickej konverzie.
• Typ SKO vyžaduje dostatočné množstvo spaľovacieho vzduchu v miestnosti – nesmie byť inštalovaný v tesnom, vzduchotesnom priestore.
• Horčíková anóda sa musí pravidelne kontrolovať a v prípade opotrebovania vymeniť, inak hrozí korózia smaltovanej nádoby a zníženie životnosti zásobníka.
• Spalinová poistka je aktívnym bezpečnostným prvkom – jej funkčnosť je nutné overovať pri každej pravidelnej servisnej prehliadke.
• Inštaláciu a prvé spustenie musí potvrdiť odborne spôsobilá osoba a výkon zaznamenať do záručného listu alebo servisnej knihy.

Dokumenty na stiahnutie

• Návod na inštaláciu a obsluhu QF 80SKO – SK (PDF)
• Zoznam náhradných dielov SKO (PDF)
• Informačný list QUADROFLEX QF xxx SKO (PDF)

Časté otázky

Môže byť QF 80SKO nainštalovaný v kúpeľni alebo v uzavretej technickej miestnosti bez okna?

Spotrebič typu SKO (otvorená spaľovacia komora) odoberá spaľovací vzduch priamo z miestnosti, v ktorej je nainštalovaný. Inštalácia v kúpeľni alebo v uzavretom priestore bez zabezpečeného trvalého prívodu vzduchu nie je prípustná. Priestor musí spĺňať minimálny objem a vetranie podľa STN 06 1008 a pokynov výrobcu.

Ako často treba meniť horčíkovú anódu v modeli QF 80SKO?

Interval výmeny horčíkovej anódy závisí od tvrdosti vody v danej lokalite a od intenzity prevádzky. Ako základné odporúčanie platí kontrola raz ročne pri pravidelnom servise. V oblastiach s tvrdou vodou môže byť opotrebovanie rýchlejšie a výmena môže byť potrebná každých 12 mesiacov. Konkrétny typ náhradnej anódy je uvedený v zozname náhradných dielov dostupnom vyššie.

Je možné pripojiť QF 80SKO na spoločný komínový prieduch spolu s iným spotrebičom?

Pripojenie viacerých spotrebičov na jeden komínový prieduch je podmienené výpočtom komínového ťahu a splnením požiadaviek normy STN EN 13384. Každý prípad je potrebné posúdiť individuálne v projektovej dokumentácii. V prípade pochybností je odporúčané konzultovať postup s kominárskym majstrom alebo technickým poradcom dodávateľa.
