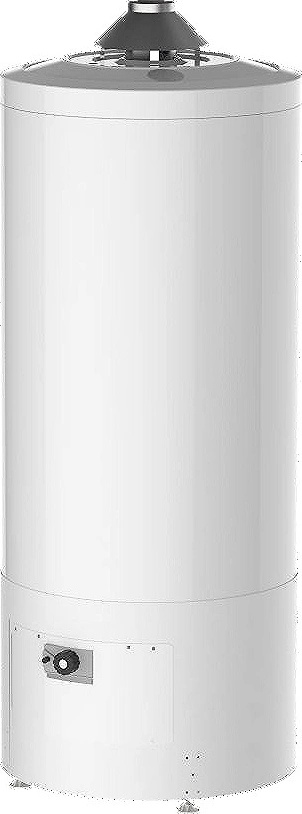

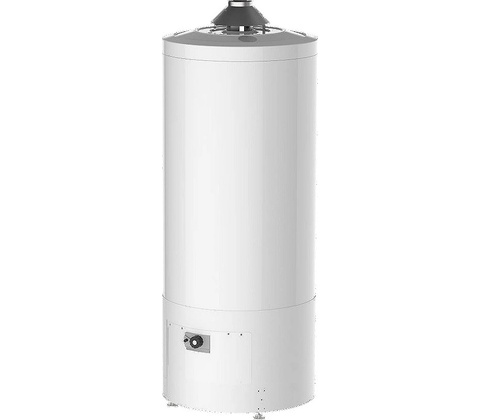

QUADROFLEX QF 120SKO

Popis a použitie

QUADROFLEX QF 120 SKO je stacionárny plynový zásobníkový ohrievač teplej vody s objemom 120 litrov. Zariadenie pracuje výhradne na zemný plyn a je konštruované pre dve varianty odťahu spalín – do priestoru (typ B) alebo napojením na komínový prieduch. Toto riešenie poskytuje flexibilitu pri inštalácii v rôznych typoch objektov, kde nie je možný výhradne jeden spôsob odvodu spalín.

Prístroj je navrhnutý pre bytové domy, penzióny, prevádzky stravovania a iné objekty s trvalou alebo pravidelnou zvýšenou spotrebou teplej úžitkovej vody. Vysoká účinnosť zariadenia je overená a deklarovaná v súlade s normou STN EN 89:2015, čo zaručuje hospodárnu prevádzku pri dodržaní projektovaných podmienok.

Konštrukcia a materiálové vyhotovenie

Zásobníková nádrž je vyrobená z oceľového plechu s hrúbkou steny 2 mm, čo zabezpečuje dostatočnú mechanickú odolnosť pri prevádzkovom tlaku. Vnútorný povrch nádrže je opatrený smaltovanou vrstvou, ktorá chráni oceľ pred koróziou spôsobenou agresívnou úžitkovou vodou. Ako doplnková protikorózna ochrana slúži horčíková anóda, ktorú je potrebné pravidelne kontrolovať a podľa stavu vymeniť v rámci bežnej údržby.

Zariadenie je vybavené zabudovaným zberačom kondenzátu, ktorý zachytáva kondenzát vznikajúci pri chode horáka. Táto vlastnosť predlžuje životnosť prístroja a znižuje riziko poškodenia okolitej konštrukcie. Spalinová poistka chráni priestor inštalácie pred späťnárazom spalín pri nepriaznivých podmienkach odťahu.

Bezpečnostné prvky

Bezpečnosť prevádzky zabezpečuje niekoľko navzájom doplňujúcich sa prvkov:

• Spalinová poistka – pri nedostatočnom odťahu spalín vypína horák a zamedzuje hromadeniu oxidu uhoľnatého v priestore.
• Poistný ventil – chráni tlakovú nádobu pred prekročením maximálneho prevádzkového tlaku vody.
• Piezoelektrické zapalovanie – spoľahlivé manuálne zapálenie pilotného plameňa bez potreby externého elektrického napájania.

Kombinácia spalinovej poistky a poistného ventilu je nevyhnutná požiadavka pre bezpečnú prevádzku v obývaných priestoroch. Montážna firma musí pred odovzdaním zariadenia do prevádzky overiť správnu funkciu oboch prvkov.

Technické parametre

Objem zásobníka 120 l

Palivo zemný plyn

Typ odťahu spalín do priestoru alebo do komína (typ B)

Zapaľovanie piezoelektrické

Materiál nádrže oceľ, smaltovaný vnútorný povrch

Hrúbka steny nádrže 2 mm

Protikorózna ochrana horčíková anóda

Zberač kondenzátu zabudovaný

Spalinová poistka áno

Poistný ventil áno

Zhoda s normou

STN EN 89:2015

Montáž a pripojenie

Inštaláciu smie vykonať výhradne oprávnená osoba s platným odborným osvedčením na plynové zariadenia. Pred spustením je potrebné skontrolovať tesnosť plynového prívodu, správnu funkciu odťahu spalín a nastavenie prevádzkového tlaku plynu podľa pokynov výrobcu uvedených v priloženom návode na montáž a obsluhu.

Pri voľbe umiestnenia treba zohľadniť požiadavky na prívod vzduchu pre spaľovanie v prípade inštalácie s odťahom do priestoru. Priestor musí spĺňať minimálne objemové a vetracie požiadavky stanovené platnými technickými normami a predpismi pre plynové spotrebiče typu B. Napojenie na komín si vyžaduje overenie ťahu komína a jeho vhodnosti pre daný spotrebič.

Po inštalácii je povinná revízia plynového zariadenia certifikovaným revíznym technikom a zápis do revíznej knihy pred odovzdaním objektu do užívania.

Na čo si dať pozor

• Zariadenie je určené výhradne na zemný plyn – prestavba na propán-bután nie je povolená ani výrobcom nepodporovaná.
• Horčíkovú anódu je nevyhnutné pravidelne kontrolovať; jej úplné opotrebovanie vedie k rýchlej korózii smaltovanej nádrže zvnútra.
• Zberač kondenzátu je potrebné pravidelne vyprázdňovať podľa pokynov v návode, inak hrozí pretečenie a poškodenie okolia.
• Pri inštalácii v uzatvorenom priestore musí byť zaistené dostatočné vetranie – nedostatočný prívod vzduchu spôsobuje poruchy spaľovania a môže aktivovať spalinovú poistku.
• Poistný ventil musí byť zapojený s odpadom – voľný výstupný tlak pri poruche môže spôsobiť škody na majetku alebo úraz.

Dokumenty na stiahnutie

• Návod na montáž a obsluhu SKO (PDF)
• Zoznam náhradných dielov SKO (PDF)
• Informačný list QF xxx SKO (PDF)

Časté otázky

Možno QF 120 SKO prevádzkovať na propán-bután alebo LPG?

Nie. Model QF 120 SKO je konštruovaný a nastavený výhradne pre zemný plyn. Prevádzka na iný druh plynu nie je výrobcom povolená a môže viesť k poruche horáka, nesprávnemu spaľovaniu alebo k bezpečnostnému riziku.

Ako často treba vymeniť horčíkovú anódu v tomto ohrievači?

Interval výmeny závisí od kvality vody v danej lokalite a intenzity prevádzky. Ako orientačný štandard platí kontrola anódy pri každom pravidelnom servise, najmenej však raz za dva roky. V oblastiach s agresívnou alebo mäkkou vodou môže byť interval kratší. Stav anódy a postup jej výmeny sú popísané v zozname náhradných dielov a v návode na obsluhu.

Je možné pripojiť QF 120 SKO na spoločný komínový prieduch s iným spotrebičom?

Spoločné komínové prieduchy sú technicky možné, avšak ich dimenzovanie a posúdenie vhodnosti musí vykonať projektant alebo kominár s príslušnou odbornou spôsobilosťou. Je nutné overiť, že ťah komína vyhovuje požiadavkám pre obidva spotrebiče súčasne a že nedôjde k spätnému prúdeniu spalín. Podrobnosti sú uvedené v informačnom liste zariadenia.
