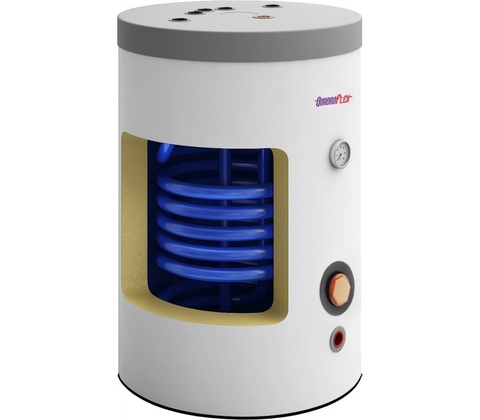

Quadroflex BCO120

- objem 100l, 120l a  140l s rúrkovým výmenníkom sú určené pre nepriamy ohrev teplej vody v rodinných domoch a prevádzkach. Umožňujú napojenie viacero odberných miest súčasne.

Ich kompaktné rozmery a nastaviteľné nožičky umožňujú stabilné umiestnenie na zem pod Váš plynový závesný kotol, alebo iný zdroj vykurovacieho média potrebného pre ohrev vody v zásobníku.

Sú vhodné pre všetky typy konvenčných alebo kondenzačných kotlov. Vysoký výkon výmenníka zaručuje rýchle nahriatie vody v zásobníku a dostatok teplej vody aj pre najnáročnejších spotrebiteľov.

• Všetky hydraulické pripojenia sú zhora
• Veľmi rýchla príprava TV vďaka vysokovýkonnému výmenníku
• Vnútorná nádrž chránená sklo-keramickým smaltom
• Rozmerná magnéziová anóda
• Teplomer na čelnej strane
• Jímka pre prepojovaciu sadu kotla
• Hrubá polyuretánová tepelná izolácia bez freónov
• Nátrubok v spodnej časti pre montáž elektrickej vykurovacej špirály 5/4" (špirála nie je súčasťou dodávky)
• Výpustný a cirkulačný otvor
• Spodný a horný čistiaci otvor
• 3 ks výškovo nastaviteľných nožičiek pre elimináciu nerovnosti podkladu
• Poistný ventil kombinovaný so spätnou klapkou
• Exkluzívny dizajn pre vytvorenie jedného celku so závesným kotlom
• Záruka na nádrž 5 rokov
• Trieda ERP B

Technické údaje:

BCO 100

BCO 120

BCO 140

Energetická trieda pre prípravu teplej vody

B

B

B

Objem úžitkovej vody (l) 100 123 139

Max. prevádzkový tlak zásobníka (Bar) 10 10 10

Max. prevádzkový tlak vykurovania (Bar) 16 16 16

Max. teplota vody (°C) 100 100 100

Max. teplota vstupnej vykurovacej vody (°C) 110 110 110

Výhrevná plocha výmenníka tepla (m2) 0,8 1,2 1,2

Obsah vykurovacej vody vo výmenníku (l) 8,5 10,4 10,4

Prietok teplonosnej vody (m3/h) 1,2 1,4 1,4

Straty tlaku vo výmenníku pri max. spotrebe vykurovacej vody (mbar) 20 30 30

Trvalý výkon teplej vody 80/10/45°C (kW) 29 38,4 38,4

Trvalý výkon teplej vody 80/10/45°C (l/h) 833 933 933

Statická strata (W) 42 48 52

Doba ohrevu Δt=45°C 14,2 13,2 14,9

Pripojovacie rozmery zásobníka:

BCO 100

BCO 120

BCO 140

Rozmer anódovej tyče - závit 5/4" (mm) 38*400 38*400 38*400

Pripojenie vykurovacej vody (B) 1" 1" 1"

Pripojenie úžitkovej vody (A) 1" 1" 1"

Rozteč pripojenie vykurovacej vody (mm) 370 370 370

Rozteč pripojenia úžitkovej vody (mm) 120 120 120

Pripojenie cirkulácie TV 1" 1" 1"

Nátrubok pre vypúšťací ventil  1" 1" 1"

Nátrubok pre pripojenie el.sady 5/4" 5/4" 5/4"

Rozmery zásobníka:

BCO 100

BCO 120

BCO 140

L- výška (mm) 795 915 1050

D- priemer (mm) 600 600 600

Hrúbka tepelnej izolácie (mm) 45 45 45

Hmotnosť bez vody (kg) 61 70 92
