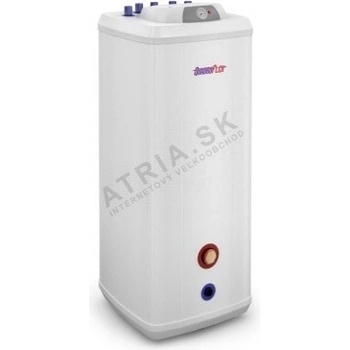

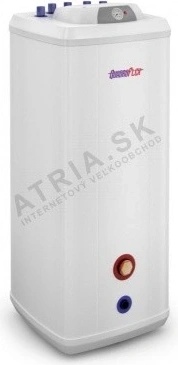

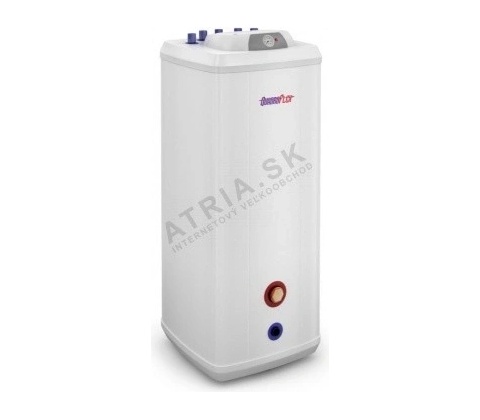

Quadroflex BCH 140

QUADROFLEX BCH 140 - Nepriamoohrevný zásobník teplej úžitkovej vody

Zásobníky teplej vody QUADROFLEX BCH s rúrkovým výmenníkom sú určené pre nepriamy ohrev teplej vody v rodinných domoch a prevádzkach. Sú vhodné pre všetky typy konvenčných, alebo kondenzačných kotlov. Umožňujú napojenie viacero odberných miest súčasne. Ich kompaktné rozmery a nastaviteľné nožičky umožňujú stabilné umiestnenie na zem pod Váš plynový závesný kotol, alebo iný zdroj vykurovacieho média potrebného pre ohrev vody v zásobníku. Zásobníky BCH sú hranatého tvaru pre úsporu miesta. Vysoký výkon výmenníka zaručuje rýchle nahriatie vody v zásobníku a dostatok teplej vody aj pre najnáročnejších spotrebiteľov.

Veľmi rýchla príprava TV vďaka vysokovýkonnému výmenníku

Všetky hydraulické pripojenia sú zhora

Vnútorná nádrž chránená sklo-keramickým smaltom

Rozmerná magnéziová anóda

Teplomer na čelnej strane

Jímka pre prepojovaciu sadu kotla

Hrubá polyuretánová tepelná izolácia bez freónov

Nátrubok v spodnej časti pre montáž elektrickej vykurovacej špirály 5/4" (špirála nie je súčasťou dodávky)

Výpustný a cirkulačný otvor

Spodný a horný čistiaci otvor 3 ks výškovo nastaviteľných nožičiek pre elimináciu nerovnosti podkladu

Poistný ventil kombinovaný so spätnou klapkou

Exkluzívny dizajn pre vytvorenie jedného celku so závesným kotlom

Záruka na nádrž 5 rokov

Trieda ERP C

Parametre:

Technické údaje:

QUADROFLEX BCH 140

Energetická trieda pre prípravu teplej vody

C

Objem úžitkovej vody 140l

Max. prevádzkový tlak zásobníka 6 bar

Max. prevádzkový tlak vykurovania 6 bar

Max. teplota vody 100 °C

Max. teplota vstupnej vykurovacej vody 110 °C

Výhrevná plocha výmenníka tepla 1,2 m2

Obsah vykurovacej vody vo výmenníku 5,2 l

Prietok teplonosnej vody 2,5 m3/h

Trvalý výkon teplej vody 80/10/45°C 38,4 kW

Trvalý výkon teplej vody 80/10/45°C 933 l/hod

Statická strata 74 W

Doba ohrevu Δt=45°C 15

Pripojovacie rozmery zásobníka:

Rozmer anódovej tyče -závit 5/4" 26x550mm

Pripojenie vykurovacej vody (B)  B = 3/4"

Pripojenie úžitkovej vody (A)

A = 3/4"

Rozteč propojenia vykurovacej vody 280 mm

Rozteč pripojenia úžitkovej vody 120 mm

Pripojenie cirkulácie TV 3/4"

Nátrubok pre vypúšťací ventil 3/4"

Nátrubok pre pripojenie el. sady 5/4"

Rozmery zásobníka:

L - výška 1300 mm

D - šírka x hĺbka 455x455 mm

Hmotnosť bez vody 72 kg
